- Подготовка трехмерной модели челюсти для точного позиционирования виниров
- Ключевые этапы создания цифровой модели для позиционирования реставраций
- Контроль смыкания зубов при работе с прототипами виниров на слепке
- Точность сопоставления зубных рядов на этапе моделирования
- Методы контроля смыкания на этапе моделирования
- Оценка эстетических и функциональных характеристик препарированных зубов в условиях моделирования перед окончательным изготовлением
- Критерии оценки пре-финальных накладок

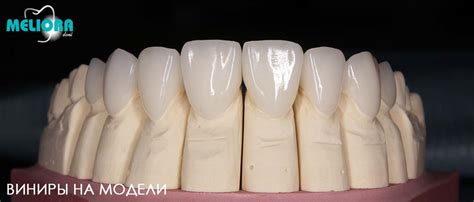

Создание керамических реставраций на зубы, известных как виниры, представляет собой кропотливый лабораторный процесс, который начинается с препарированного зуба или его точного слепка. Этот этап критически важен для последующего формирования идеальной конструкции. Специалист-техник, основываясь на предоставленных данных, приступает к созданию прототипа реставрации, который будет служить образцом для финального изделия.
Точность моделирования на начальном этапе напрямую влияет на функциональность, эстетику и долговечность будущих виниров.
Процесс начинается с выбора материалов и техники моделирования. В современной зуботехнической практике применяются как традиционные методы, так и цифровые технологии.
-
Традиционное моделирование: Используются специальные воски для создания анатомической формы зуба, учитывая окклюзионные контакты и межзубные пространства.
-
Цифровое моделирование: С помощью программного обеспечения создается трехмерная модель зуба, которую затем либо фрезеруют из блоков керамики, либо используют для 3D-печати.
Независимо от выбранного метода, ключевым является точное воспроизведение формы, размера и прилегания будущих виниров. На этом этапе производится несколько пробных установок модели на гипсовый аналог челюсти для оценки гармоничности.
Важной частью является создание «сплит-кейса» (split cast), что позволяет в дальнейшем разделить модель челюсти и отдельные зубы для более точной подгонки и коррекции.
После создания базовой модели, проводится её детальная шлифовка и полировка, чтобы придать ей гладкость и необходимую текстуру. Затем следует этап нанесения слоев керамики, который может осуществляться несколькими способами:
-
Послойное нанесение керамики: Техник вручную наносит различные оттенки керамической массы, моделируя рельеф и оптические свойства эмали.
-
Прессование: Используются специальные формы для создания цельной конструкции винира методом горячего прессования.
-
Фрезерование: Цифровой прототип отправляется на фрезерный станок, который вытачивает винир из цельного блока керамики.
Каждый из этих методов имеет свои преимущества и особенности, влияющие на окончательный результат.
Для лучшего понимания процесса, рассмотрим основные этапы создания виниров на модели в виде таблицы:
| Этап | Описание | Ключевые аспекты |
|---|---|---|
| Получение информации | Анализ слепков, цифровых сканов или моделей препарированных зубов. | Точность размеров, прилегание, окклюзия. |
| Моделирование прототипа | Создание анатомической формы с использованием воска или цифрового ПО. | Симметрия, эстетика, функциональность. |
| Изготовление модели | Использование различных техник (ручное, прессование, фрезерование). | Выбор материала, прочность, биосовместимость. |
| Нанесение облицовочной керамики | Придание цвета, текстуры и прозрачности, имитация естественной эмали. | Естественность, гармония с соседними зубами. |
| Финишная обработка | Шлифовка, полировка, глазировка. | Гладкость поверхности, отсутствие шероховатостей. |
Особое внимание на этапе моделирования уделяется «транслюцентности» – способности пропускать свет, что придает керамическим винирам естественный вид.
Подготовка трехмерной модели челюсти для точного позиционирования виниров
Ключевая задача на данном этапе – обеспечить максимально полное и достоверное отражение клинической картины в цифровом формате. Это достигается путем комбинированного использования различных диагностических инструментов, каждый из которых вносит свой вклад в построение итоговой модели. Комплексный подход гарантирует, что все нюансы, от мельчайших деталей поверхности эмали до положения зубов в артикуляции, будут учтены при планировании установки керамических накладок.
Ключевые этапы создания цифровой модели для позиционирования реставраций
-
Сканирование интраоральной или лабораторной модели:
- Использование оптических или контактных 3D-сканеров для получения цифрового слепка.
- Обработка полученных данных для формирования полигональной сетки.
-
Регистрация прикуса:
- Фиксация окклюзионных взаимоотношений с помощью лицевой дуги или цифрового прикусного сканирования.
- Синхронизация данных сканирования зубов с данными прикуса.
-
Визуализация и анализ:
- Наложение данных внутриротового сканирования с рентгеновскими снимками (КЛКТ) для оценки костных структур.
- Моделирование потенциальной окклюзии и артикуляции.
Важность точной цифровой модели: Без детальной и достоверной трехмерной копии челюсти процесс планирования установки виниров становится значительно менее предсказуемым. Недостаточное внимание к этому этапу может привести к несоответствию формы, размера и положения реставраций естественным зубам, что вызовет дискомфорт у пациента и эстетические проблемы.
| Метод получения данных | Преимущества | Ограничения |
|---|---|---|
| Интраоральное сканирование | Неинвазивность, комфорт для пациента, скорость получения данных | Требует высокой кооперации пациента, возможны артефакты при избыточной слюне |
| Сканирование гипсовой модели | Стабильность данных, возможность повторного сканирования | Дополнительный этап изготовления модели, возможны искажения при снятии слепка |
| Конусно-лучевая компьютерная томография (КЛКТ) | Детальная визуализация костных структур, оценка состояния корневых каналов | Лучевая нагрузка, необходимость калибровки с данными сканирования зубов |
Детальный анализ виртуальной модели позволяет зубному технику и врачу совместными усилиями определить оптимальные параметры для каждой винира: толщину, форму, контур, а также выбрать наиболее подходящий оттенок. Такой подход исключает необходимость множественных примерок и корректировок непосредственно в полости рта, что значительно сокращает время лечения и повышает его качество.
Контроль смыкания зубов при работе с прототипами виниров на слепке
Точность сопоставления зубных рядов на этапе моделирования
Коррекция положения реставраций на прототипе, основанная на анализе артикуляции, имеет первостепенное значение. Специалисты используют специальные артикуляторы и окклюзионные приборы для имитации движений нижней челюсти. Нанесение оттискной пасты или копировальной бумаги на поверхность прототипов виниров позволяет выявить точки чрезмерного давления и скорректировать их до окончательного нанесения керамической массы. Это минимизирует необходимость внесения значительных изменений на этапе примерки в клинических условиях.
Методы контроля смыкания на этапе моделирования
- Анализ артикуляционных путей:
- Изучение экскурсии нижней челюсти по боковым и передне-задним направлениям.
- Оценка направляющей функции клыков и резцов.
- Определение наличия и характера дизокклюзии при боковых движениях.
- Определение силовых точек при максимальном межбугорковом смыкании.
- Визуальная оценка параллельности окклюзионных плоскостей.
Цитата: «Идеальная окклюзия – это не только отсутствие боли, но и гарантия долговечности реставраций.»
| Критерий оценки | Нормативное значение (на модели) | Возможные отклонения и их последствия |
|---|---|---|
| Межбугорковые контакты | Равномерное распределение по всей жевательной поверхности | Преждевременные контакты (ускоренный износ, сколы); Отсутствие контактов (снижение жевательной эффективности) |
| Боковые движения (энграммы) | Плавно скользящие контакты по направляющим поверхностям | Блокирование движений (нагрузка на височно-нижнечелюстной сустав); Отсутствие направляющей (нестабильность реставрации) |
| Переднее резцовое ведение | Отсутствие контактов в области моляров и премоляров | Перегрузка передней группы зубов (оголение шеек, подвижность); Недостаточное переднее ведение (затруднение откусывания) |
Важно: Недопустимо пропускать этап детального анализа окклюзионных соотношений на этапе работы с гипсовыми моделями, так как это напрямую влияет на биомеханику зубочелюстной системы после установки виниров.
Оценка эстетических и функциональных характеристик препарированных зубов в условиях моделирования перед окончательным изготовлением
Особое внимание уделяется оценке цветовых оттенков, прозрачности и текстуры поверхности восковых прототипов. На данном этапе возможно внесение корректив в форму, размер и положение будущих виниров для достижения максимальной естественности и соответствия индивидуальным особенностям пациента. Важно также протестировать, как модель имитирует плотность смыкания зубов и распределение жевательного давления, чтобы исключить дискомфорт и предотвратить потенциальные проблемы в будущем.
Критерии оценки пре-финальных накладок
-
Визуальная гармония:
- Соответствие естественным оттенкам и полупрозрачности зубов.
- Плавность переходов и отсутствие резких углов.
- Согласованность формы и размера с соседними зубами и чертами лица.
- Контур и высота края десны.
-
Функциональная адекватность:
- Стабильность межзубных контактов.
- Равномерное распределение нагрузки при окклюзии.
- Отсутствие препятствий при боковых движениях нижней челюсти.
- Легкость артикуляции.
Предварительное моделирование позволяет предвидеть и устранить потенциальные эстетические и функциональные несоответствия, значительно повышая предсказуемость результата и удовлетворенность пациента.
Процесс валидации включает не только субъективную оценку специалистом, но и, при необходимости, примерку восковой модели на зубах пациента для непосредственного восприятия эстетики и ощущений.
| Параметр | Критерий оценки | Допустимые отклонения |
|---|---|---|
| Цветопередача | Соответствие натуральному оттенку эмали | ± 1 полутон по шкале VITA |
| Профиль края | Плавное сопряжение с десневым краем | Отсутствие ступенек или зазоров |
| Контактные пункты | Устойчивость при окклюзии | Легкое, но плотное смыкание |
| Жевательная поверхность | Равномерное распределение давления | Отсутствие зон повышенной нагрузки |
Интеграция комплексной оценки на стадии восковой модели является краеугольным камнем успешного восстановления эстетики и функции зубного ряда.
