Долгосрочное
Эффективность данного
-
Препарирование эмали и/или дентина: Минимально инвазивное создание адекватной поверхности для сцепления.
-
Изоляция рабочего поля: Обеспечение абсолютной сухости и чистоты путем применения коффердама.
-
Кондиционирование поверхности зуба: Использование фосфорной кислоты для селективного или тотального травления, согласно выбранной стратегии.
-
Нанесение праймера и адгезива: Формирование гибридного слоя, обеспечивающего химическую связь с тканями зуба и фиксирующим композитом.
-
Внесение фиксирующего композита: Равномерное распределение цемента перед точным позиционированием реставрации.
Выбор компонентов для
Критическая заметка: Каждая фаза адгезионной процедуры требует неукоснительного соблюдения времени экспозиции и полимеризации для обеспечения максимальной прочности и долговечности соединения.
Для оптимизации результатов рекомендуется учитывать характеристики материалов:
-
Тип композитного цемента: Варьируется по вязкости, светопроницаемости, механическим свойствам и химическому составу.
-
Совместимость с адгезивом: Некоторые системы требуют специфических бондинговых агентов для адекватной полимеризации.
Пример выбора фиксирующих материалов в зависимости от клинической ситуации:
|
Характеристика |
Светоотверждаемый цемент |
Композит двойного отверждения |
|---|---|---|
|
Применение |
Тонкие, светопроницаемые ламинаты |
Более объемные реставрации, ограниченный доступ света, непрямые вкладки |
|
Преимущества |
Стабильность цвета, длительное рабочее время, тонкая пленка |
Надежная полимеризация в глубине, высокая прочность, универсальность |
Достижение надежной фиксации непрямых реставраций требует тщательного соблюдения этапов обработки контактирующих субстратов. Качество соединения между тканями зуба, адгезивной системой и керамической накладкой напрямую зависит от подготовки каждой поверхности.
Особое внимание уделяется устранению любых нежелательных элементов, способных препятствовать формированию полноценной химической связи, а также изменению топографии и химического состава поверхностного слоя для повышения его реакционной способности.
Преаналитическая обработка субстратов для создания прочного адгезивного интерфейса
Первостепенным этапом является первичная деконтаминация как структуры зуба, так и внутренней поверхности ортопедической конструкции. Для зуба это включает удаление зубного налета, остатков временных цементов и других органических или неорганических загрязнений. Методы могут варьироваться:
- Механическая очистка абразивными пастами без фтора и масел;
- Пескоструйная обработка оксидом алюминия (27-50 мкм) при низком давлении для создания микроретенции и удаления остатков цемента;
- Промывание водным спреем.
Внутреннюю поверхность керамической накладки перед обработкой также необходимо тщательно очистить от производственных загрязнений или остатков фиксационных материалов с помощью этанола или изопропанола в ультразвуковой ванне, что является критически важным для последующего травления и силантации.
Модификация дентальных структур для оптимального взаимодействия
После очистки следует этап модификации поверхности зуба для увеличения энергии поверхности и создания микроретенционного рельефа. Этот процесс зависит от типа тканей:
- Эмаль: Обрабатывается ортофосфорной кислотой (35-37%) в течение 15-30 секунд. Это создает пористую структуру, увеличивающую площадь контакта и обеспечивающую механическую ретенцию.
- Дентин: Требует более деликатного подхода. Может применяться тотальное травление или селективное травление эмали с последующим нанесением самопротравливающего адгезива на дентин. Ключевым моментом является поддержание контролируемой влажности дентина после травления.
Важно: Чрезмерное пересушивание дентина приводит к коллапсу коллагеновых волокон, снижая проницаемость адгезива и прочность связи. Недостаточное высушивание после промывания оставляет излишки воды, разбавляющие адгезив.
Параллельно или последовательно проводится активация внутренней поверхности реставрации, специфичная для ее материала. Этот этап направлен на создание условий для химической связи с адгезивным агентом.
| Материал реставрации | Метод обработки | Цель |
|---|---|---|
| Полевошпатная керамика, дисиликат лития | Плавиковая кислота (5-10%, 20-90 сек), затем промывка и высушивание. | Микроретенция, обнажение силанольных групп. |
| Диоксид циркония, оксид алюминия | Пескоструйная обработка (30-50 мкм Al2O3, 1-2 бар), затем специальные праймеры с MDP-мономером. | Увеличение площади поверхности, химическая связь. |
| Гибридные композиты | Пескоструйная обработка, затем праймеры, содержащие метакрилаты. | Удаление слабосвязанных частиц, химическая адгезия. |
Завершающим шагом для силикатных керамик является нанесение силанового праймера, который образует бивалентную связь между неорганическим субстратом и органическим матриксом композитного цемента, обеспечивая гидрофобный барьер и химическую адгезию.
Оптимизация адгезивного протокола при фиксации прямых керамических облицовок
Правильный выбор и последовательное применение адгезивных систем, а также адекватный подбор фиксирующего композитного материала, являются ключевыми этапами. Эти факторы определяют не только механическую прочность сцепления, но и эстетический результат, включая стабильность цвета и долговечность реставрации в полости рта. Несоблюдение протокола может привести к отслойке, дисколорации или вторичному кариесу.

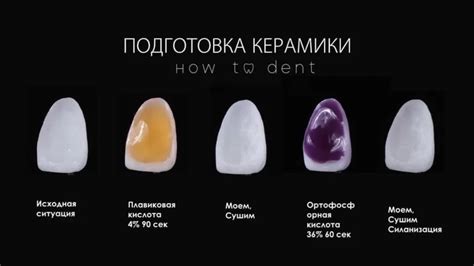

Последовательность применения бондинговых агентов для керамических облицовок начинается с многоступенчатой обработки поверхностей. Для стеклокерамики первым этапом является создание микроретенционного рельефа на внутренней поверхности реставрации. Далее следуют химическая модификация и адгезивная обработка:
- Травление керамики: Применение геля гидрофтористоводородной кислоты (5-9% HF) на внутренней поверхности реставрации в течение рекомендованного производителем времени (обычно 60-120 секунд).
- Промывка и высушивание: Тщательная промывка дистиллированной водой и бережное высушивание безмасляным воздухом.
- Силанизация: Нанесение силанового праймера для химической связи с органической матрицей фиксирующего композита. Выдерживание по инструкции, затем легкое просушивание.
- Обработка тканей зуба:
- Травление эмали: Ортофосфорная кислота (35-37%) на эмали в течение 15-30 секунд.
- Травление дентина: При наличии дентина – кратковременное травление (до 15 секунд), затем тщательная промывка и умеренное высушивание (без пересушивания дентина).
- Нанесение адгезива: Применение адгезивной системы (праймер и бонд или универсальный адгезив) согласно протоколу производителя, затем светоотверждение.
Выбор фиксирующего композитного лютинга определяется рядом факторов, включая толщину и прозрачность реставрации, а также наличие дисколораций на подлежащих тканях зуба. Правильно подобранный цемент обеспечивает не только прочное сцепление, но и эстетическое соответствие:
| Тип композита | Показания | Преимущества | Недостатки |
|---|---|---|---|
| Светоотверждаемый | Тонкие виниры (<0.7 мм), высокая прозрачность реставрации | Идеальная стабильность цвета, длительное рабочее время, отсутствие автополимеризации | Требует полного проникновения света для полимеризации |
| Двойного отверждения | Более толстые реставрации, опаковая керамика, ограниченный доступ света | Обеспечивает полимеризацию в областях с недостаточным светом | Потенциал к изменению цвета со временем, ограниченное рабочее время |
Важно: Применение чисто светоотверждаемых композитов для толстых или опаковых реставраций может привести к неполной полимеризации и значительному снижению прочности адгезивного соединения. Всегда следуйте рекомендациям производителя для обеспечения максимальной эффективности.
